拖鏈的安裝方式一般有水平架空安裝、側向安裝、垂直立式安裝、垂直吊式安裝等，根據機械上的線纜位置選擇拖鏈的安裝方向。

拖鏈走線，也被稱為電纜走線或電纜布線，主要是指在機械設備中，電纜通過拖鏈進行布線的過程。在這個過程中，有以下幾個主要的要求：

1、必須注意電纜的最小允許彎曲半徑、行程、最大移動速度以及頻率，按照設計之初的規定值進行安裝使用。電纜的彎曲半徑要保持在電纜外徑的6倍以上。

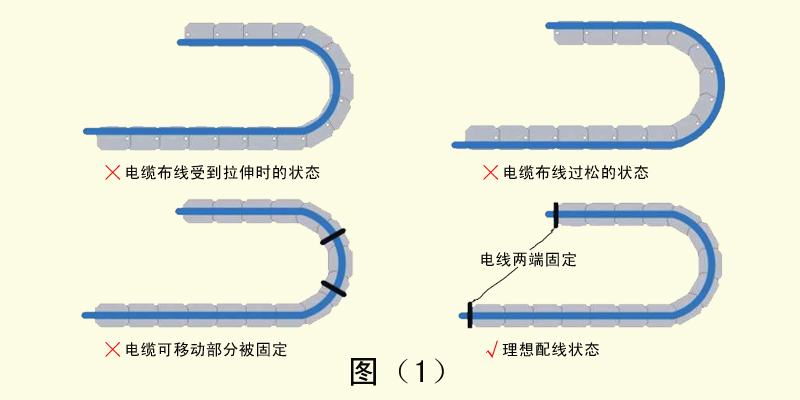

2、如果電纜在布線時愛到張力拉伸，會與拖鏈內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線宜。電纜的移動部分如果被固定，會導致彎曲應力無法被分散和吸收，會在固定位置造成應力集中。電纜的固定部分應設置在拖鏈的兩端。如圖（1）

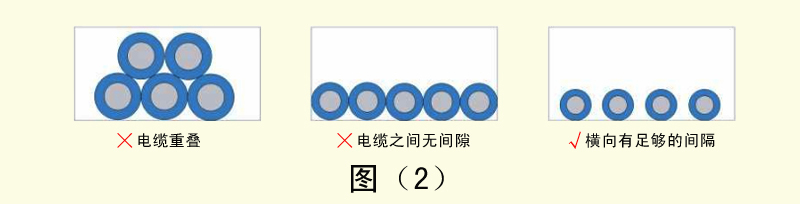

3、為防止同時布線的電纜之間相互干擾，在拖鏈內實施水平布線時，要選擇具有足以保證電纜間距的拖鏈。如圖（2）

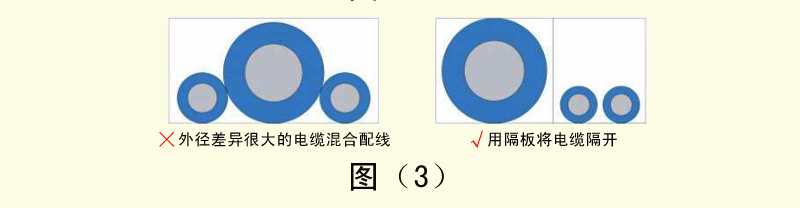

4、外徑差異很大的電纜如果混合配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將電纜隔開。如圖（3）

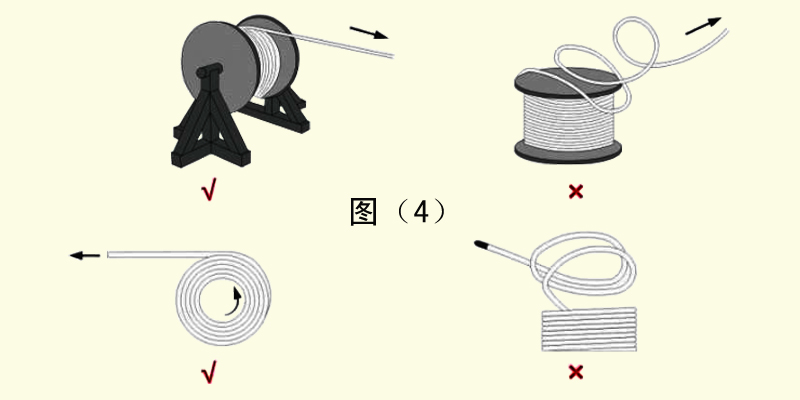

5、拖鏈電纜在敷設中不能扭曲，即不可直接從電纜卷筒或電纜盤上拉出，而應旋轉短筒或者電纜盤將電纜展開。如圖（4）

6、拖鏈中的兩端都必須安裝電纜固定件。拖鏈固定點不能移動。從移動端端點到固定端的距離盡可能大一些，對于PVC+PVC等材質低端拖鏈線，兩點的距離至少要達到20倍的電纜直徑，而對于TPE+TPU等材質的高端拖鏈線，兩點的距離至少要達到10倍的電纜直徑。

7、如果拖鏈折斷，則其電纜也需要更換，因?yàn)樵谡蹟噙^程中，對電纜的過度拉伸造成的損壞是無法避免的。

以上就是拖鏈走線的主要要求，這些要求都是為了保證電纜在拖鏈內的正常運行，避免電纜損壞，同時保證設備的正常工作。

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次？

  答

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次，導體銅絲外徑為0.08mm時拖鏈可達1000萬次。這個結論應該是某個拖鏈電纜生產廠家對自身產品研發能力的定論，并不能代表整個拖鏈電纜行業。導體單根銅絲是0.08mm還是0.1mm，拖鏈電纜使用壽命是800萬次還是1000萬次，不在導體直徑0.02mm的差距，而是在于生產技術。
